Masina tutvustus
Kaasaskantav kiudlaseriga graveerija kasutab dünaamilise teravustamise tehnoloogiat, et võimaldada paindlikku mobiilset märgistamist ebatasastel pindadel.
Masina parameetrid
|
Mudeli number |
CK-FB |
|
Väljundvõimsus |
20w, 30w, 50w, 60w, 100w, 120w |
|
Kordussagedus |
1khz-400khz |
|
Maksimaalne impulsi energia |
1 mj |
|
Laine pikkus |
1064 nm |
|
Märgistusvahemik |
Alates 100 * 100 mm kuni 300 * 300 mm |
|
Tala kvaliteet |
<1.6 |
|
Märgistamise meetod |
XYZ 3-teljeline dünaamiline teravustamine |
|
Skannimispea |
CK 3D skaneerimispea |
|
Minimaalne joone laius |
0,03 mm |
|
Maksimaalne märgistuskiirus |
8000 mm/s |
|
Juhtkaart |
USB juhtkaart |
|
Juhtimistarkvara |
3DLASER |
|
Toetatud failivorming |
Bitmap formaadid:*.png;*.jpg;*.jpeg;*.gif;*,tif;*. tiff;bmp;*.ico:*.emf;*.wmf Vektorgraafiku vormingud: *.plt,*.dwg,*.dxf,*.svg*.eps,*.ai STL 3D reljeefne failivorming jne. |
|
Toiteallikas |
110v / 220v |
|
Keskkonnanõue |
töötemperatuur 15-30 kraadi niiskus 20-80% säilitustemperatuur -20-50 kraadi |
|
Masina suurus |
772 * 511 * 700 mm |
|
Valikuline konfiguratsioon |
Autofucus, mootoriga tõstuk, mootoriga korpus |
Masina eelised

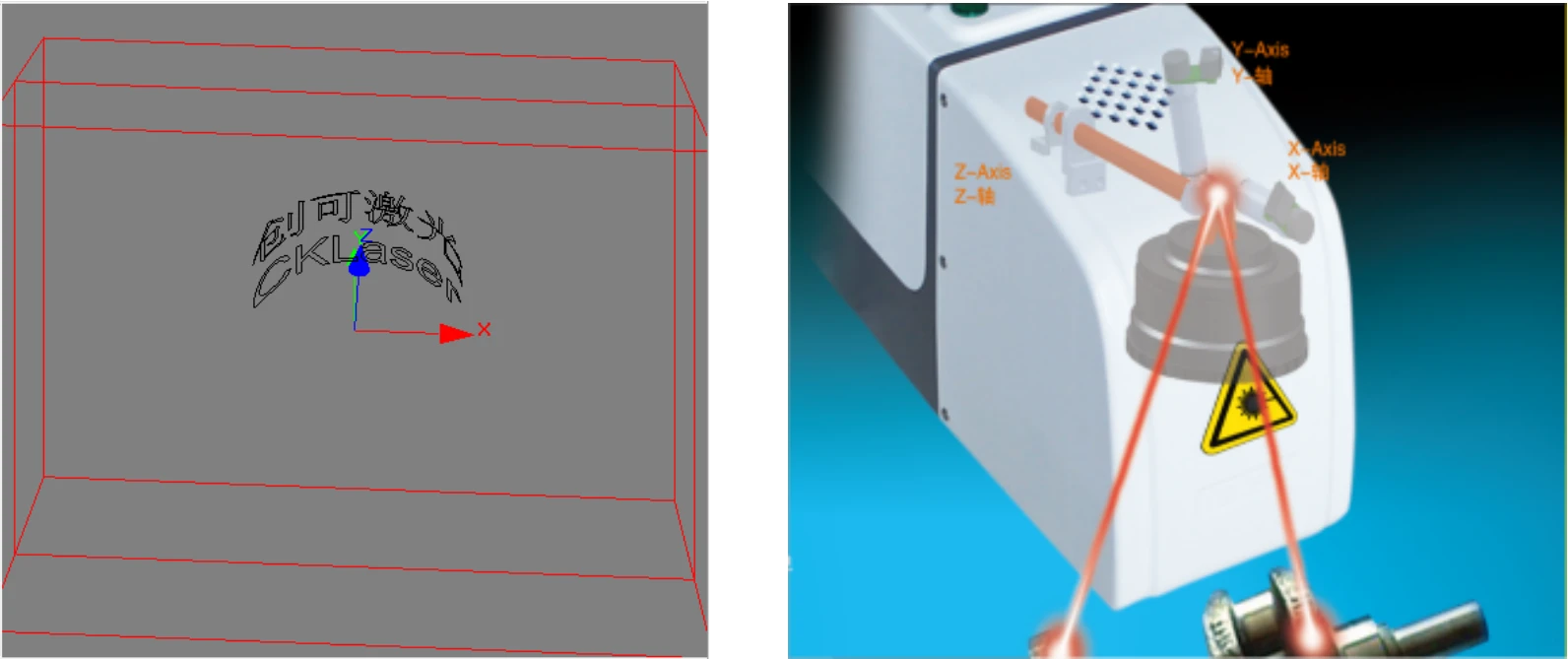

Intelligentne teravustamissüsteem:40 mm reguleeritav fookuskaugus kompenseerib automaatselt tooriku kõrguse erinevused, välistades vajaduse korduva teravustamise järele.
3D-juhtimise tarkvara:Importides STL-faile ja kaardistades need mudeli pinnale, saavutab see täpse märgistuse kõveratel ja nurgelistel pindadel.
Moodulkoostu disain:Põhikomponendid on eraldi pakitud standardliidestega, mis võimaldab tööriistadeta{0}}demonteerimist ja asendamist.
Imporditud optilised läätsed:Vähendab laseri kadu alla 3%, pikendades laseri eluiga 100 000 tunnini.
Peen märgistus:Fookuspunkti läbimõõt võib ulatuda 20 μm-ni, mis võimaldab kõrge-lahutusega QR-koode, väikseid tähemärke ja täpseid mustreid märgistada.
Ekraani valgustus:Kolme-värvi LED kuvab olekut koos välise kahe punase tule positsioneerimise ja sisemise punase tule trajektoori eelvaatesüsteemiga.
Automaatne teravustamissüsteem:Laseri kaugusandurid tuvastavad ja reguleerivad fookuse automaatselt optimaalsesse asendisse.
Masinarakendused
Seda kaasaskantavat kiudlaseriga graveerijat saab kasutada peaaegu kõigis metallilaserit töötlevates tööstusharudes ja ka mõnes mitte-metallitöötlustööstuses.
- Tüüpiline rakendus - hiire pinnatöötlus
Nõuded protsessile: hiire pinnatekstuuri graveerimine ja pinnavärvi eemaldamine.
- Tüüpilise rakenduse - lambipesa kirjelduse tekst
Nõuded protsessile: lambipesa on üldiselt kooniline ja tavalised 2D-lasermärgistusmasinad ei suuda seda ühe korraga töödelda, seega on vaja pöörlemisseadet.
- Tüüpiline rakendus - metallivärvi graveerimine
Nõuded protsessile: 3D-lasermärgistusmasina muutuva fookuskaugusega võib metallpinnal olev oksiidikiht esitada erinevaid värve.
- Tüüpiline rakendus -, mis tähistab toitelülitite kõrgeid ja madalaid pindu
Nõuded protsessile: toitelülitid nõuavad tavaliselt väga väikeseid märgistusi erinevates kohtades. 3D-kiudude automaatse teravustamise funktsioon võib selle probleemi lahendada.
- Tüüpiline rakendus - metalli sügavgraveerimine
Nõuded protsessile: metalli sügavgraveerimine nõuab suuremat laservõimsust ja kontsentreeritumat energiat. 3D-lasermärgistusmasina kasutuselevõtt võib keskenduda töötlemispinnale, vähendada energiakadu ja parandada sügavgraveerimise tõhusust.
